Portálové obráběcí centrum s pojízdným portálem – FSGC

FPPC

Stroj FSGC je moderní obráběcí centrum modulární konstrukce, která umožňuje nakonfigurování požadovaných parametrů přesně dle požadavků zákazníka. Vhodnou volbou provedení a dalšího příslušenství může stroj pracovat jako frézovací, vrtací, vyvrtávací nebo soustružnické centrum a to v 3-6ti osém provedení.

Tento typ stroje má portálovou konstrukci. Je standardně vybaven pohyblivým portálem a stůl je tvořen litinovými základovými deskami. Požadované obrobky se upínají speciálním upínacím přípravkem.

Stroj je primárně určen pro hrubovací technologie u rozměrných obrobků (dlouhých a hmotných). Dobře zvládá i menší tvarově náročné dílce. V kombinaci s otočným stolem je pak možné výhodně obrábět i dílce rotačního charakteru.

Stavebnicový systém konstrukce stroje FSGC umožňuje sestavit stroj v širokém spektru rozměrů a to jak na šířku, tak zejména na délku. Pro obrábění dílců z 5ti stran je stroj možné vybavit 2-osou hlavou v provedení s indexací nebo s možností souvislého řízení.

Stroj se vyznačuje vysokou tuhostí konstrukce, přesností obrábění a univerzálností použití.

Nezávazná poptávka
Kontaktní formulářMáte dotazy? Kontaktní formulář

Základní parametry stroje

TYP FSGC 200 300 400 500
Zdvih osy X mm 4 000- 50 000 4 000 – 50 000 4 000 – 50 000 4 000 – 50 000
Zdvih osy Y mm 4 200 4 700 5 700 6 700
Zdvih osy Z mm 1 500 (2 000) 1 500 (2 000) 1 500 (2 000) 1 500 (2 000)
Délka stolu mm 4 000 – 50 000 4 000 – 50 000 4 000 – 50 000 4 000 – 50 000
Šířka stolu mm 2 500 3 000 4 000 5 000
Zatížení stolu kg/m2 5 000 5 000 5 000 5 000
Vzdálenost mezi stojany mm 3 800 4 300 5 300 6 300
Průchod pod příčníkem mm 2 500 2 500 2 500 2 500
Dokumenty ke staženíDokumenty ke stažení Technická specifikace (PDF 3 MB) Ozubená kola (PDF 1 MB) FSGC DE

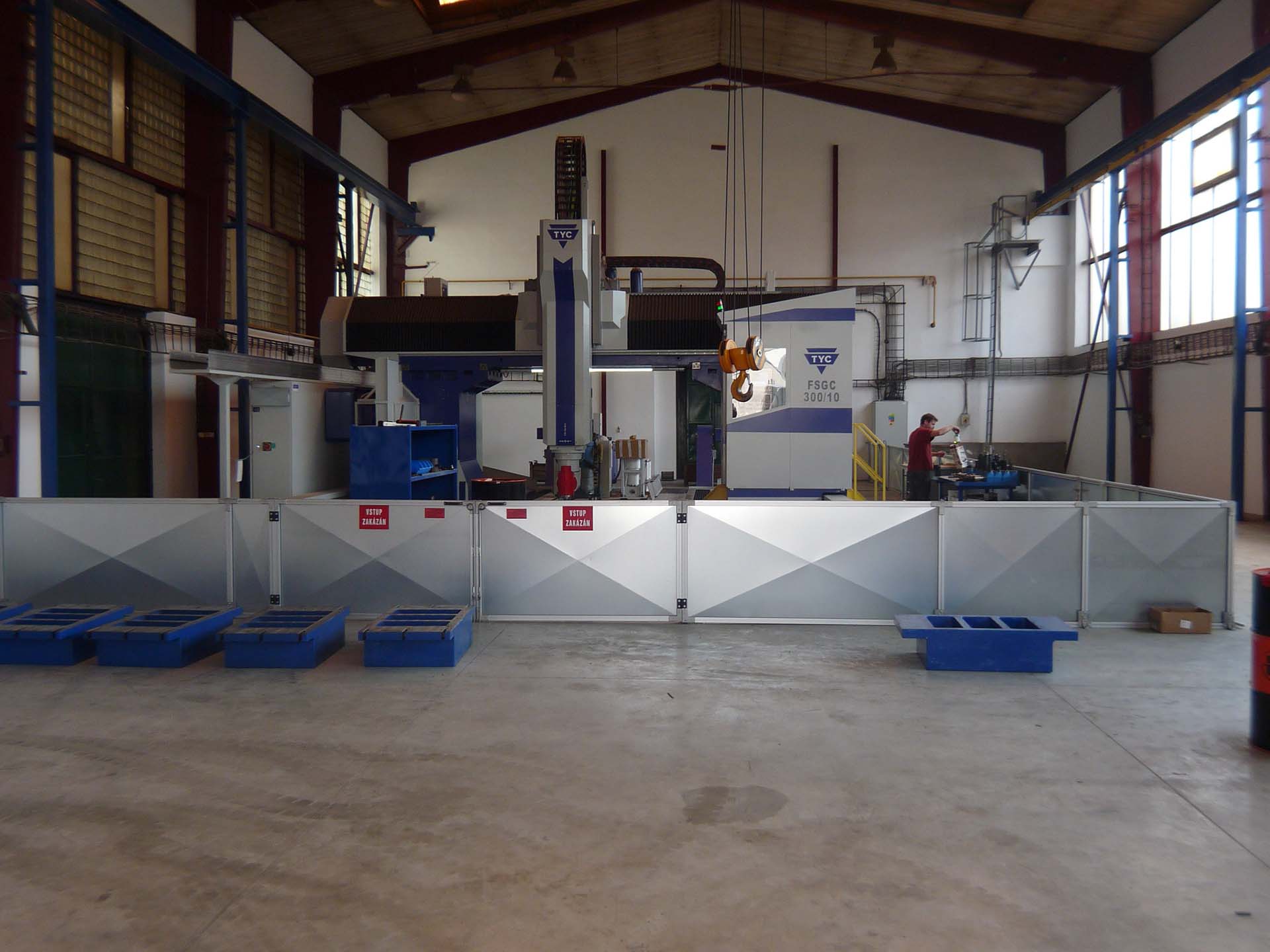

Fotogalerie

Nezávazná poptávkaNezávazná poptávka

Kontaktní údaje

Velikost dílce

Materiál

Typ obrábění

Hrubování
Dokončování HSC
Univerzální

Druh obrábění

Frézování + vrtání
+ soutstružení
+ speciální technologie

Systém obrábění

Pouze horní plocha
Obrábění z pěti stran
Souvislé pětiosé obrábění

Sondy

Nástrojová
Obrobková

Hlavy

Svislé vřeteno – mechanické
27kW / 5000rpm / 800Nm / ISO50

Elektrovřeteno
70kW / 15000rpm / 167Nm / HSKA100

Indexovaná hlava (obrábění z pěti stran)
30kW / 5000rpm / 800Nm / ISO50

Souvisle řízená hlava (pětiosé obrábění)
70kW / 15000rpm / 167Nm / HSKA100

Jiné – definovat parametry:

Rotační stůl

Karuselovací
Pozicovací

Zásobník nástrojů

30
40
60
Více:

Chlazení

Bez
ext5 / int20
ext5 / int50

Poznámka – další požadavky:
